气动架柱式钻机由于灵活，轻便，好搬运，在煤矿单位被广泛应用；其适用于短探及小孔探需求，探测深度在百米内；可用与探水、瓦斯、泄压、打放炮孔等。

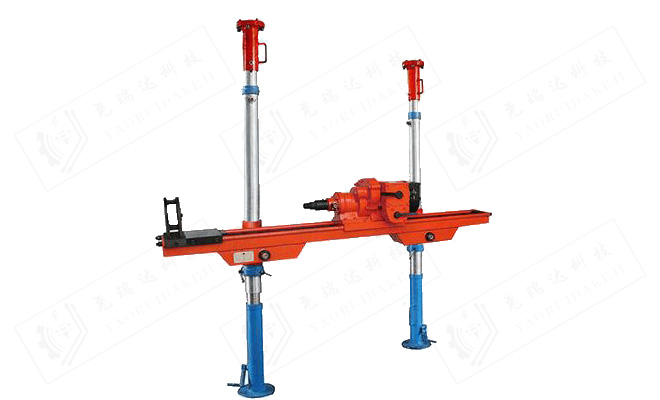

气动架柱式钻机由主机、支撑机构和操作台三部分组成。
(1)主机由回转马达和进给机构组成。
①回转马达由马达、齿轮箱、换向阀等部件组成。换向阀控制马达的开启及换向,压缩空气通过换向阀带动马达齿轮及主轴转动,从而带动钻具转动。
②进给机构由进给马达、换向阀、齿条和导轨等部件组成,通过换向阀控制进给马达带动主动齿轮在齿条上传动,从而带动回转马达前进及后退,达到钻进的目的。
(2)支撑机构由两个气缸、气缸连接管、气缸换向阀及副支撑组成。高压空气通过换向阀来控制气缸的升降,达到顶紧顶板稳定钻机的目的,副支撑通过调节角度来起到辅助支撑钻机的作用。
